2017 02 13
痞客邦說這個月相簿已達上限 不懂這是甚麼限制 不過他的意思可能是我這個月無法再更新了
可能維修搬移舊資料過來的量已經達到上限,什麼部落格都一樣爛 以前奇摩都沒有這些問題無上限使用
既然這樣只能等了.............
2017 02 12
我終於受不了中華電信的這個隨意窩部落格
我決定要搬回痞客邦當主力部落格，這邊就暫時更新到這邊，下次更新會連同舊資料一起搬到痞客邦，敬請期待
----------------------------------------------------------------------------------------------------
2017 02 07

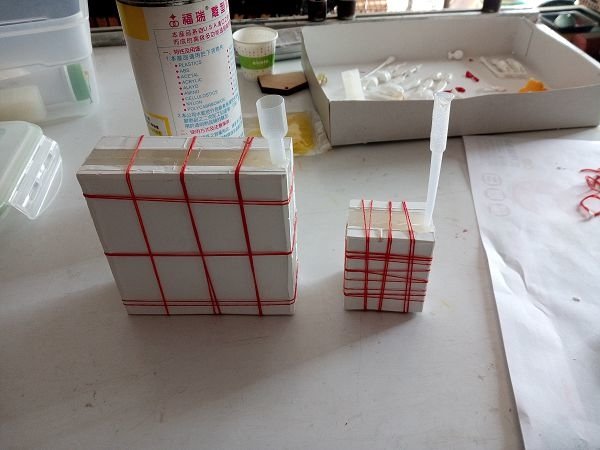

今天用了新的灌注方法加速注料進到模子裡,要用滴管來製作類似漏斗的東西,我稱為加壓漏斗
此靈感來自於國小一年級自然課做一個瓶子裝管子噴水的實驗罐子跟管子落差越大壓力越大水噴的越高
此方法用在模型也是可行的

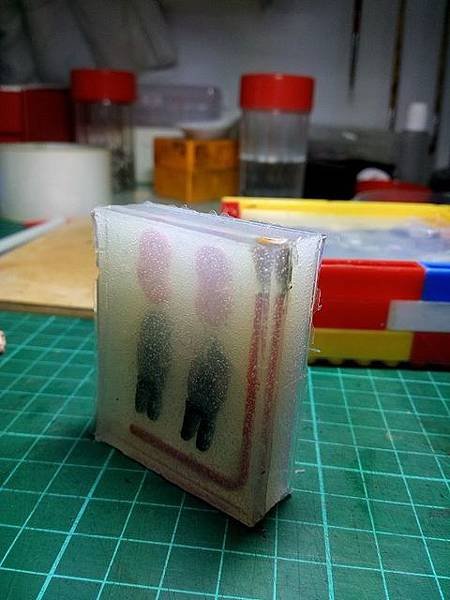

素體的模具沒有甚麼大問題了

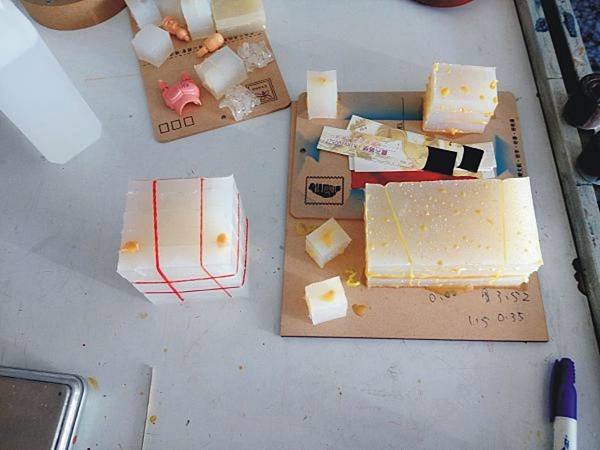

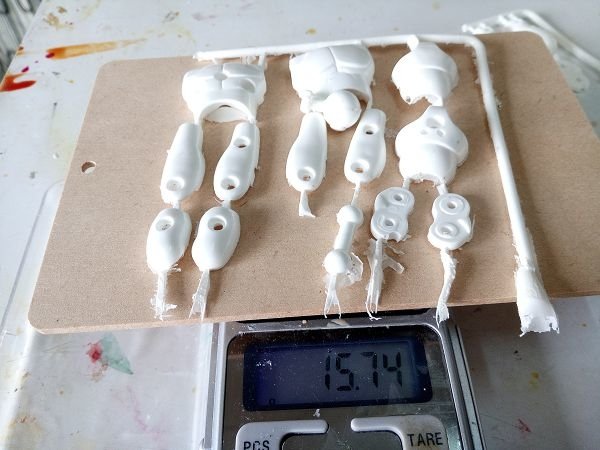

為了下次灌注的算料重先秤起來寫在模子上這樣浪費的料會少很多,要多算不然怕消磨誤差不夠就慘

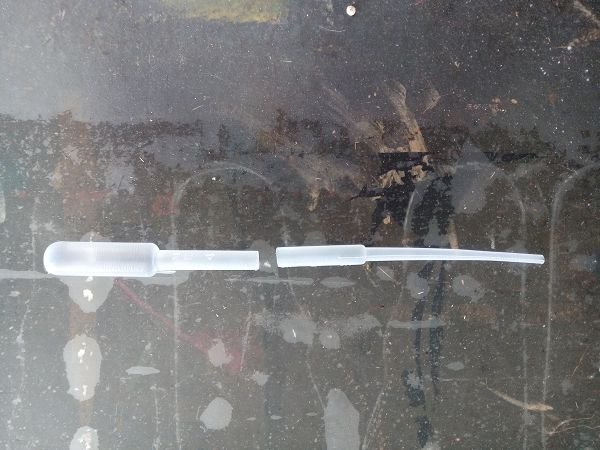

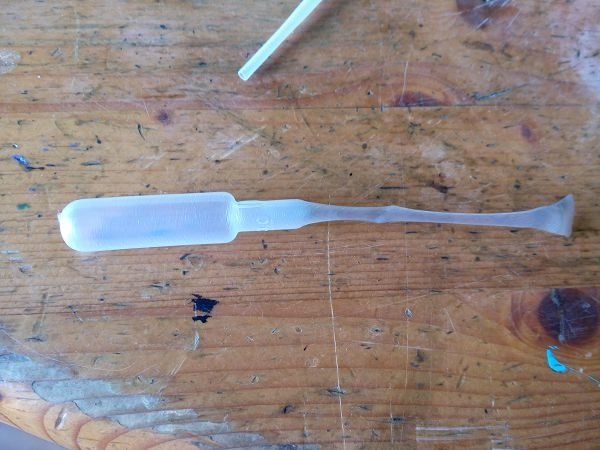

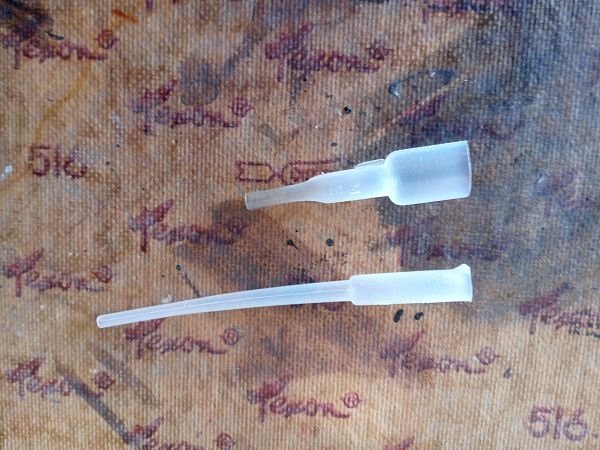

滴管剪成兩段右邊那個可直接使用,左邊的需要加工一下
用打火機烤軟拉長到你要的粗度後用嘴吹涼塑膠馬上就定形
剪裁之後就能使用

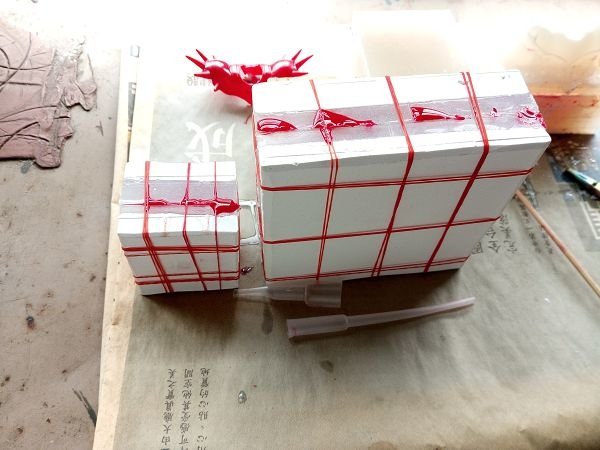

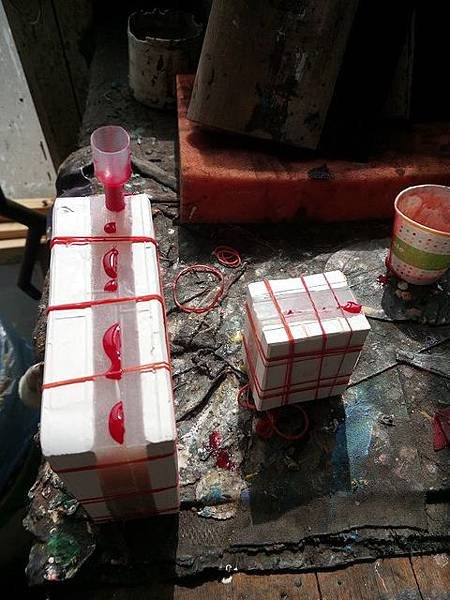

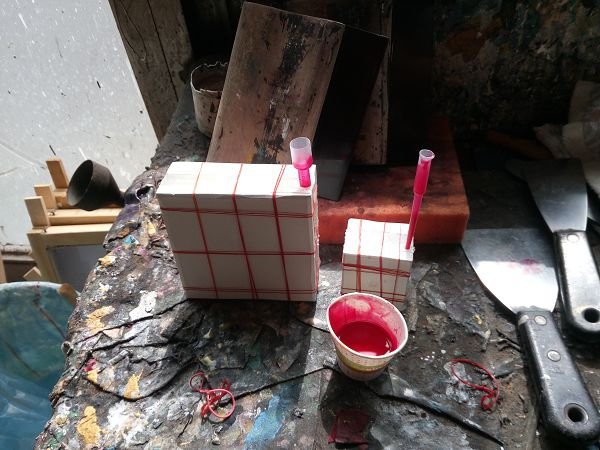

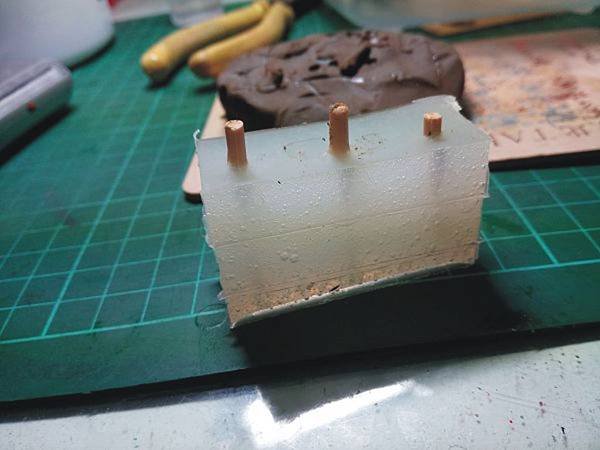

正式插上漏斗開始第一次實作
一開始灌要小心不要產器氣泡,灌到高點後就持續補料不要讓他下降過快,就這樣一直維持到模子都灌滿才把漏斗抽出來
灌注時間從原來30紛縮短到3分完成
明天再看看品質是不是跟30分鐘的一樣好的
--------------------------------------------------------------------------------------
2017 02 05 (綜合記錄)
最近這幾次翻起來有感覺到之前的先塗伯矽膠再埋油土的做法+現在的下湯口式做法會是最佳的做法
,之前的做法可以保證表面的乾淨程度,原件如何翻件就是忠實呈現,只是埋油土的時候必須要很小心
因為一用力就會變形,再來說最近使用的方法就是原件沒有薄塗矽膠就埋油土多少都有很少量的油土在原件上面,
例如指紋還有一些紋路之類的這個在複製時也會一起呈現出來,對於物件不再上漆的翻件是相當大的困擾,
因為不像要上漆的物件只要噴過就沒有上述的痕跡,再加上最近調整的有韌性環氧性質很像ABS根本不能磨,
最佳的做法就試之前的做法+下湯口做法,但是這有個困難點在多零件模式的時候要取出原件不知道要怎麼割,
真的難度相當高,不過為了做出最完美的翻件還是得試試,這模具製作肯定更花時間了

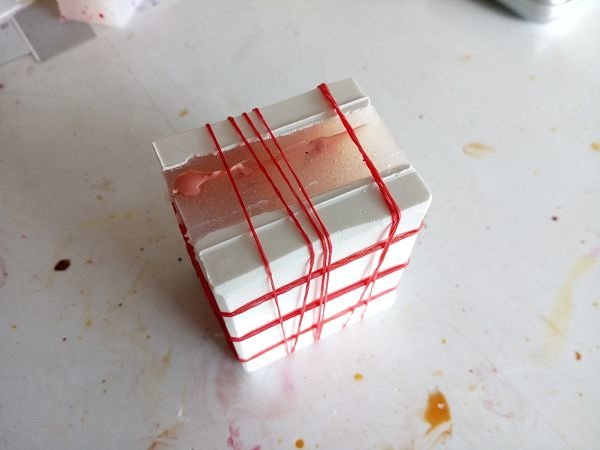

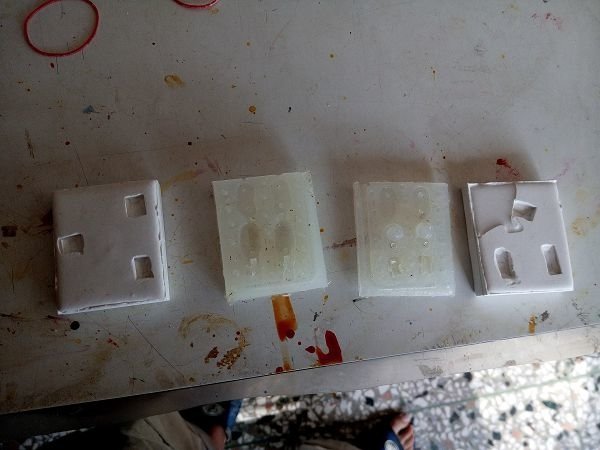

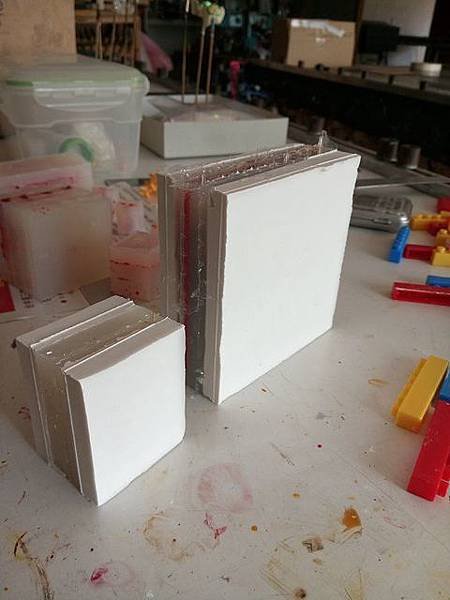

石膏加固模具的作法相當成功 好脫模 好固定 好省錢
全分開如圖

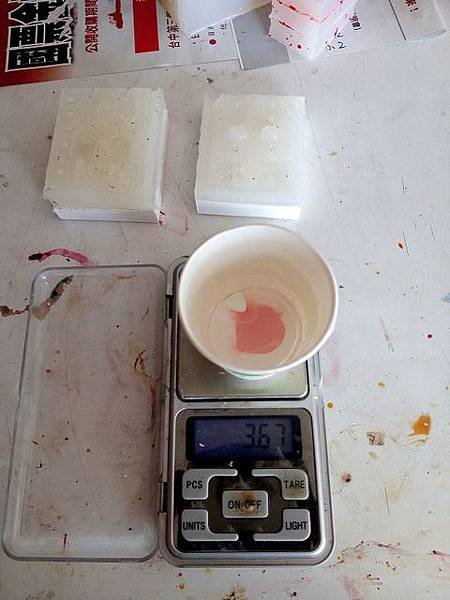

準備試模 調好注料比例 目前都是1/8的硬度
模子做得好真的灌起來是輕鬆愉快
教皇開獎6個中3個,因為太過摸魚又太過相信新料可以達到我要的水準 ,所以根本沒有排氣泡就灌了
ˋ這樣還有50%中獎率還是蠻驚人的
教皇繼續注料繼續翻

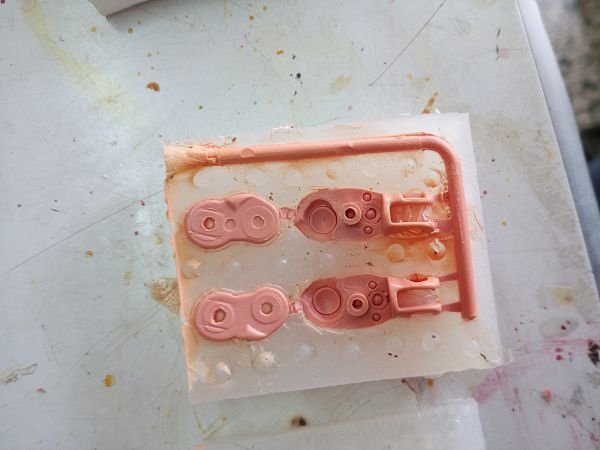

試模的這片已經過了兩天了 可以開獎了

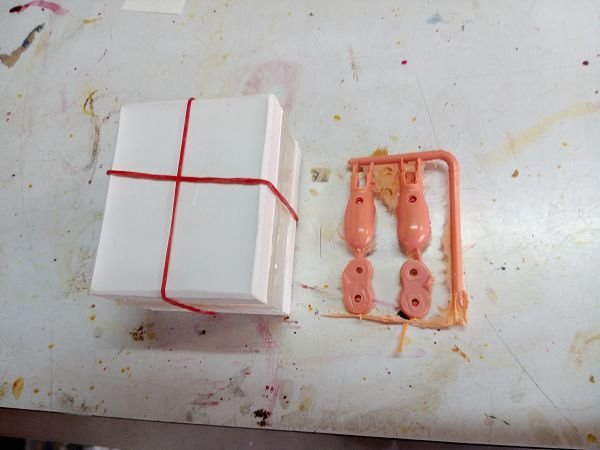

真是太完美了 只是上面通道留太短了 一不小心注料內凹的時候如果太多翻件就GG了
拿出翻件原來模具要上油再合起來,模具製作繁瑣費時所以要好好保護才行

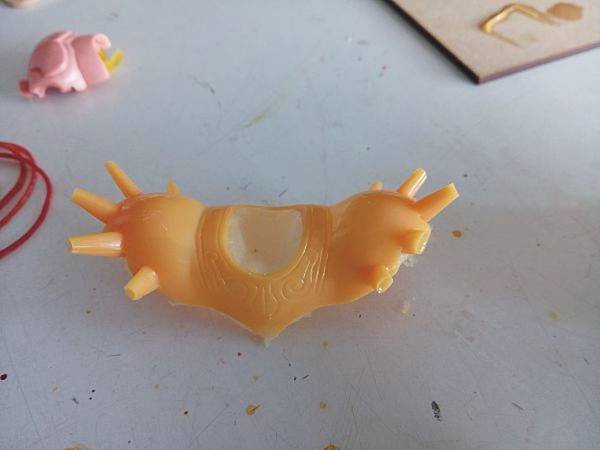

修好邊緣的教皇零件 覺得還好啦
--------------------------------------------------------------------
2017 02 02 (綜合記錄)

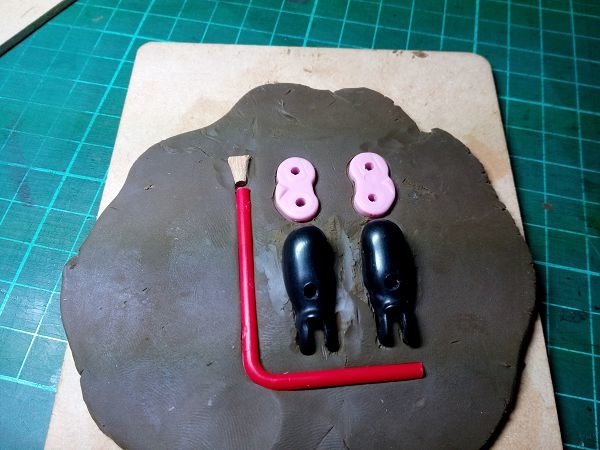

素體的這片大腿要獨立作一個模因為他比較麻煩 多的空間放兩個膝蓋關節零件

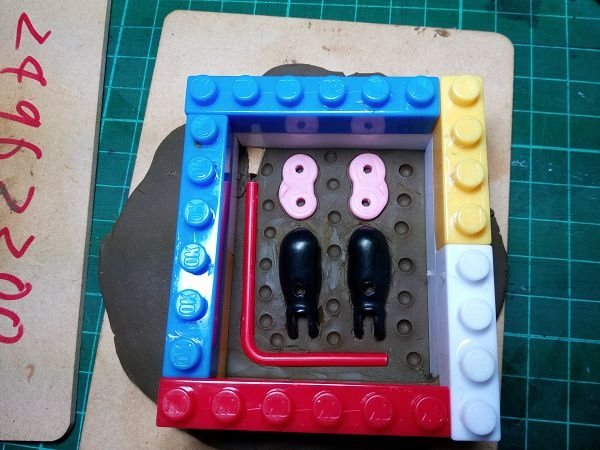

做好定位點圍上積木

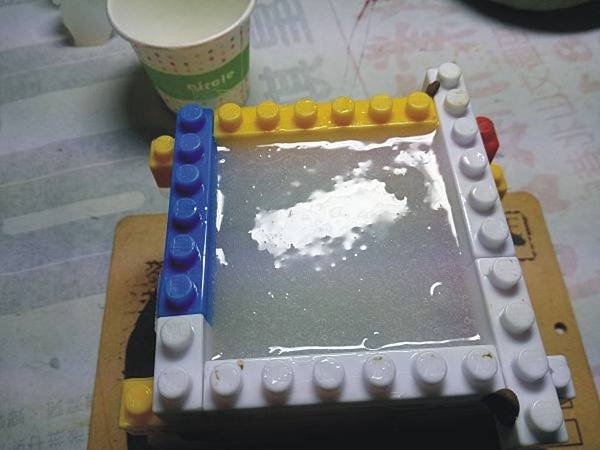

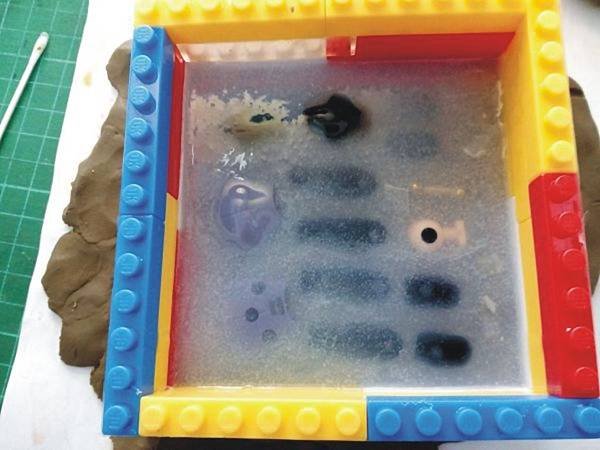

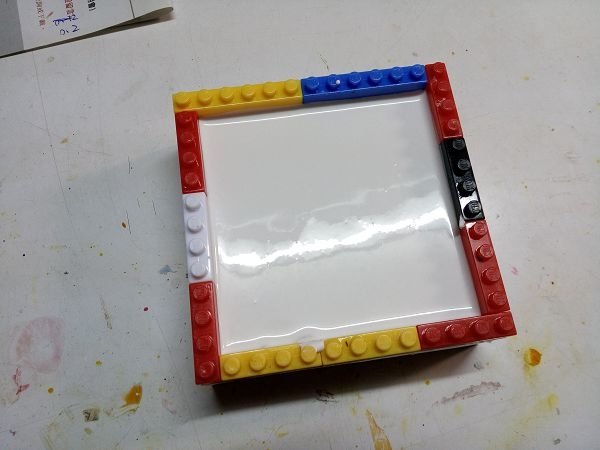

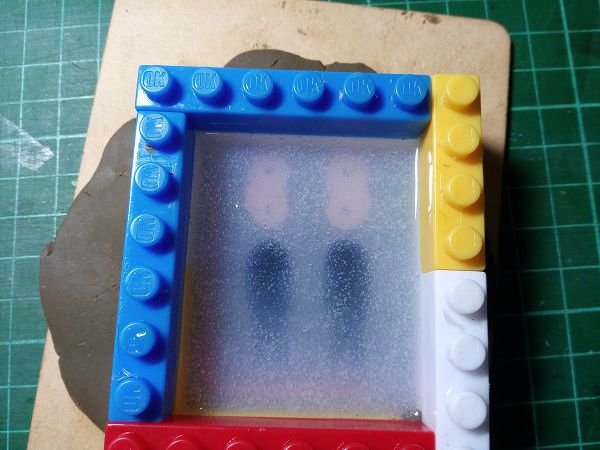

灌注矽膠

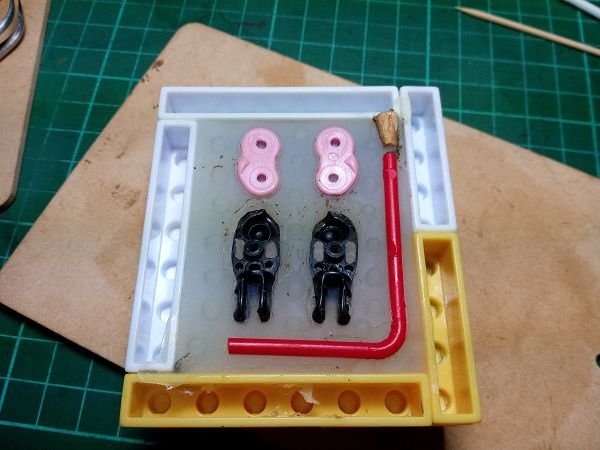

硬化後翻面去除油土
大片的這個素體模翻面也須去除油土,還有一些矽膠滲到這面來要用刀慢慢去除
耗費很多時間終於整理好

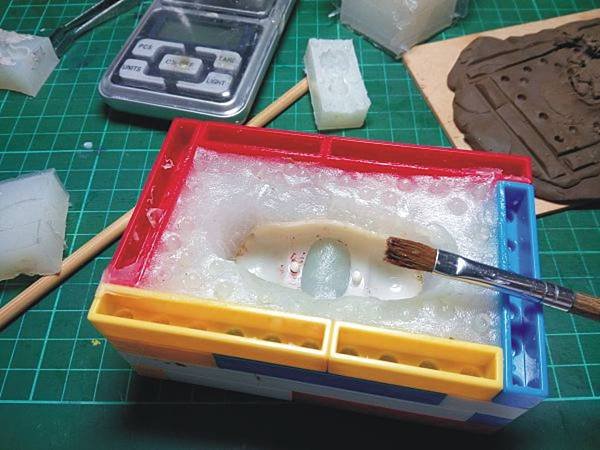

塗上凡士林做隔絕,圍上積木準備灌矽膠
用多次慢慢加高這樣才能有效的讓大泡泡消失,一次灌滿看不到氣泡很容易遺漏

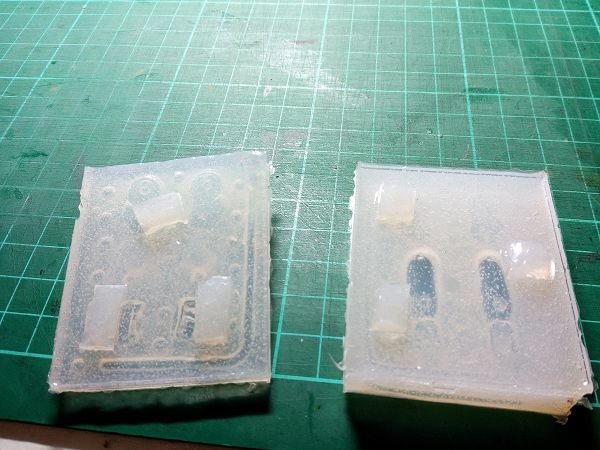

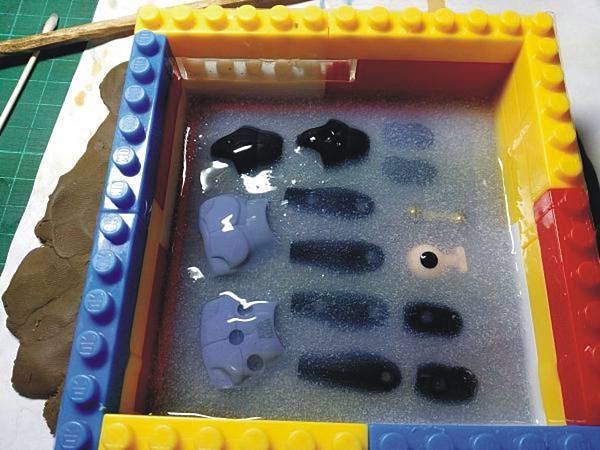

多次灌注之後終於淹滿零件,大片的有故意放固態矽膠是要做石膏定位用的

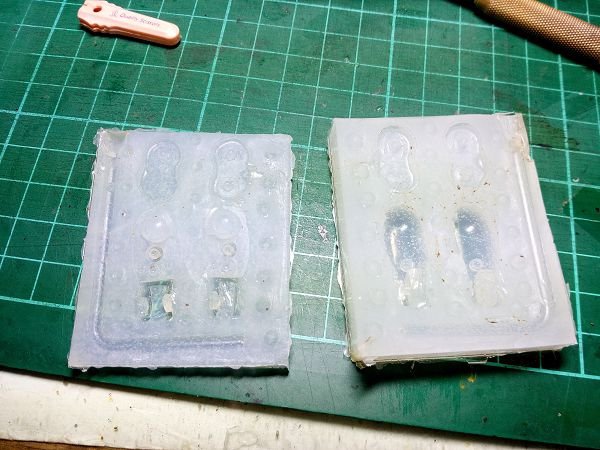

小片的拆模

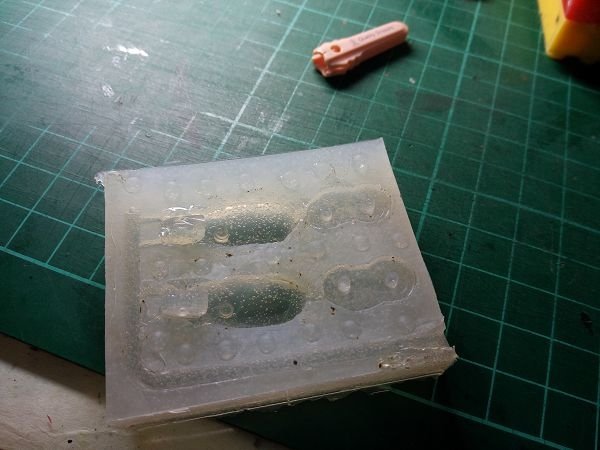

打開模具拿出原件

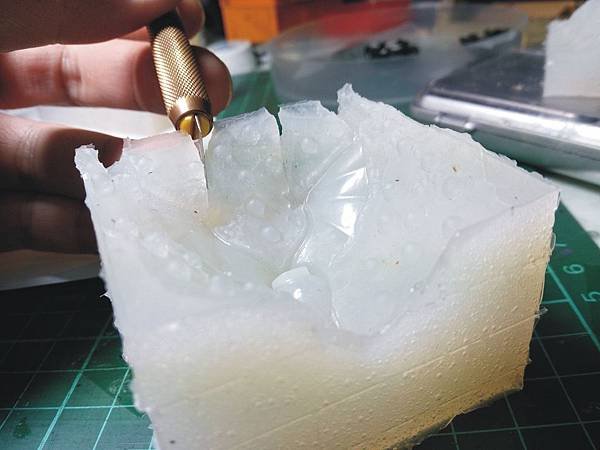

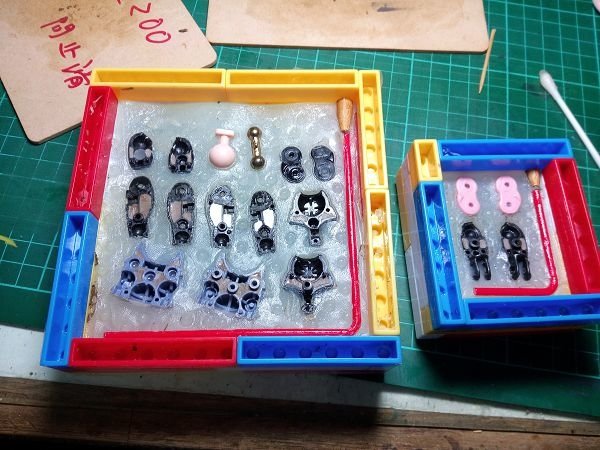

割出通道 要試看看通道有沒有成功,可以把模子合起來在注料口吹氣看氣孔會不會出氣

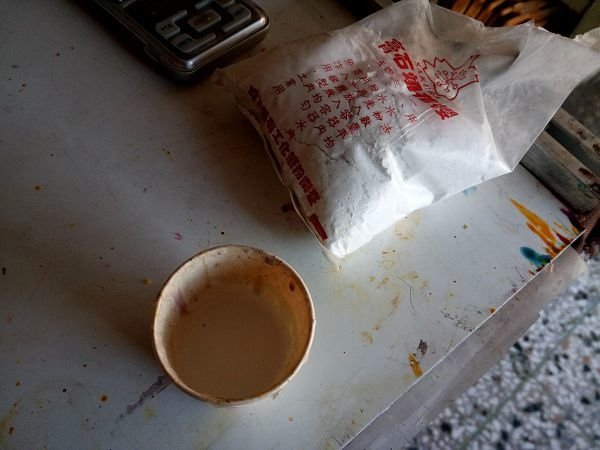

工廠找到N久的石膏粉,不知能不能用還是稍微測試一下比較安全
教皇第2次試模帽子的所有零件硬度是1/6, 胸甲是1/8

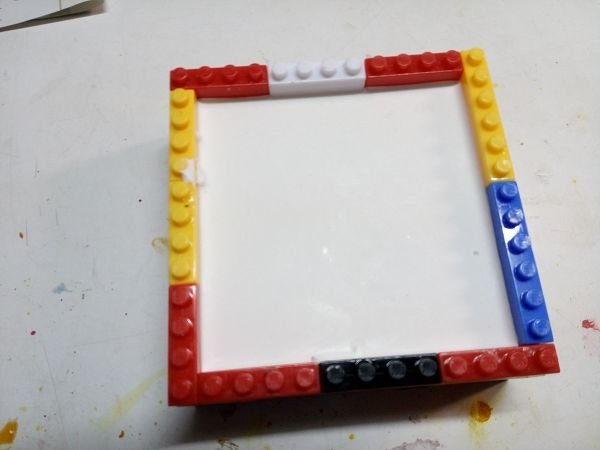

圍起來準備灌石膏

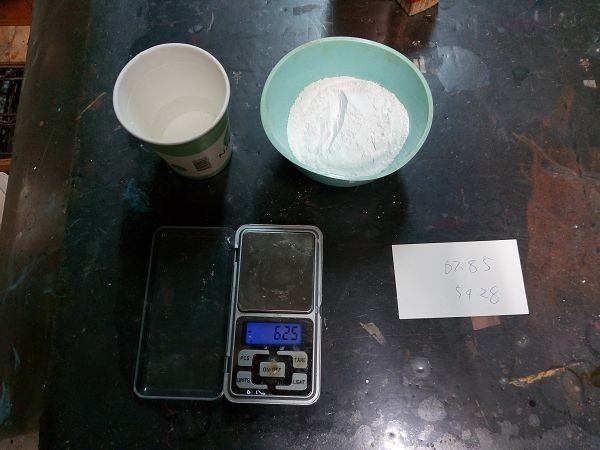

比例為石膏5:水4 的比例來調配,大片的一面用量需要約100克石膏
石膏重量 X 0.8就是所需水的重量
灌上石膏搖一搖表面會變平整也可以震出氣泡
作用非常快沒有多久已經固化作用了 (連泡麵都來不及)
小片的用矽膠黏上石膏定位點,明天也要灌石膏加強
------------------------------------------------------
2017 01 04~201701 31 (綜合記錄)

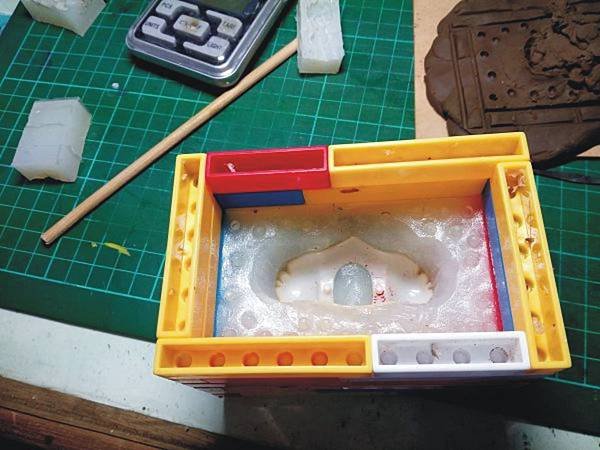

教皇頭盔的面罩及左右兩片矽膠硬化完成
將三個模具分別切開 這3片採用單模作法
頭盔帽子另一片去除油土 把溢出的矽膠整理切斷
塗上凡士林隔絕後圍上積木灌上矽膠
帽子模具完成

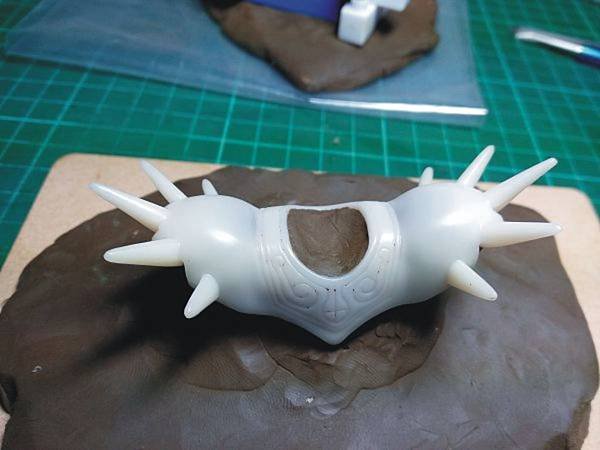

教皇胸甲裡側填上油土
埋好油土

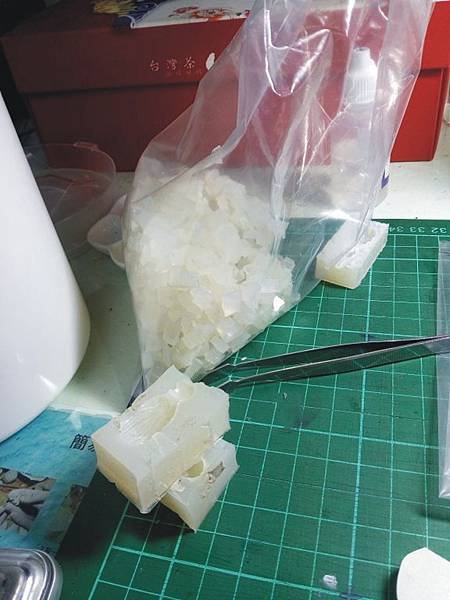

之前的模具廢料剪碎備用 (須同型號)

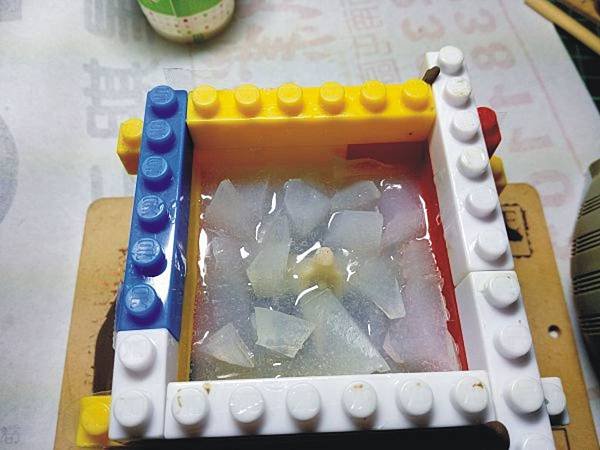

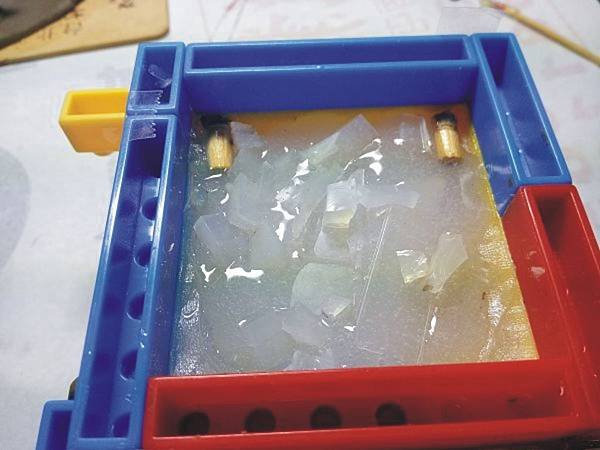

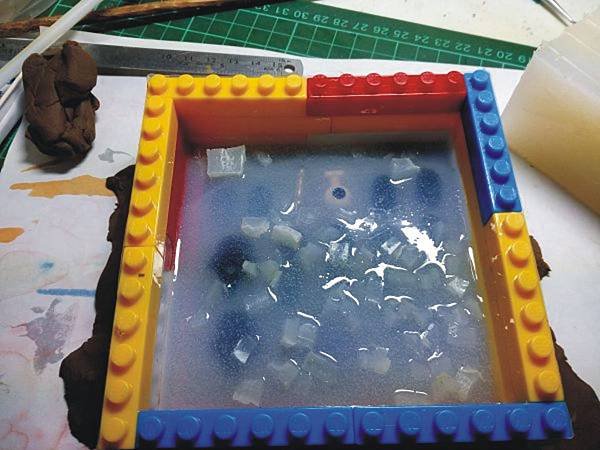

圍上積木灌注矽膠 再放一些固態矽膠以節省新料用量
繼續注料

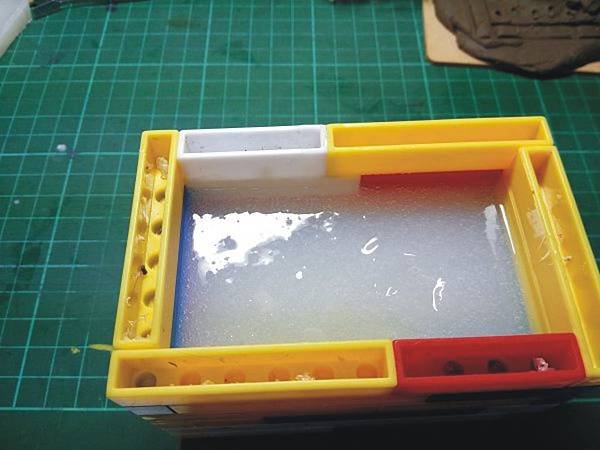

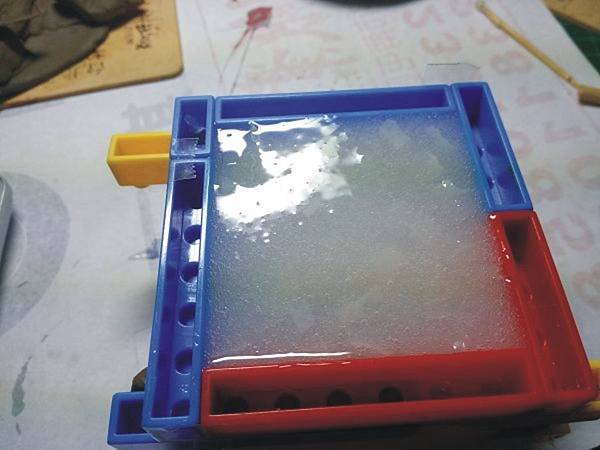

灌滿矽膠了
硬化後翻面去除油土
肩膀位置角度錯誤用刀修整角度後塗上凡士林以隔絕
圍上積木
灌注矽膠
硬化後取出模具

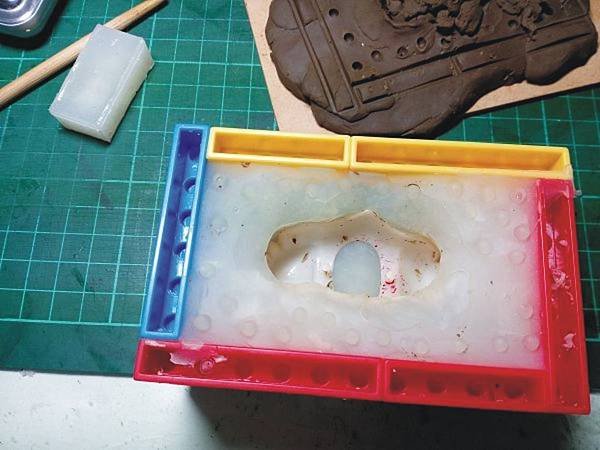

想辦法取出原型 教皇胸甲模具完工

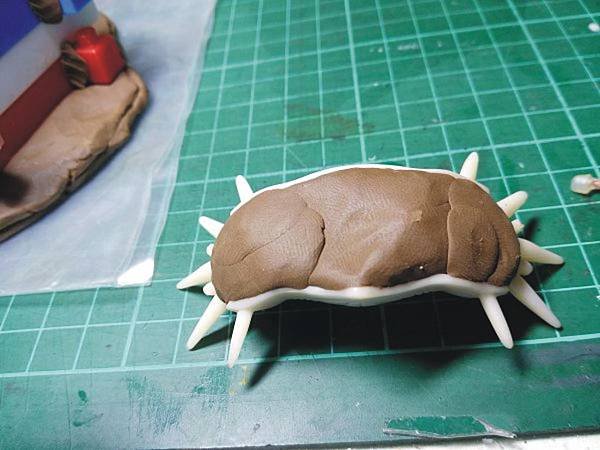

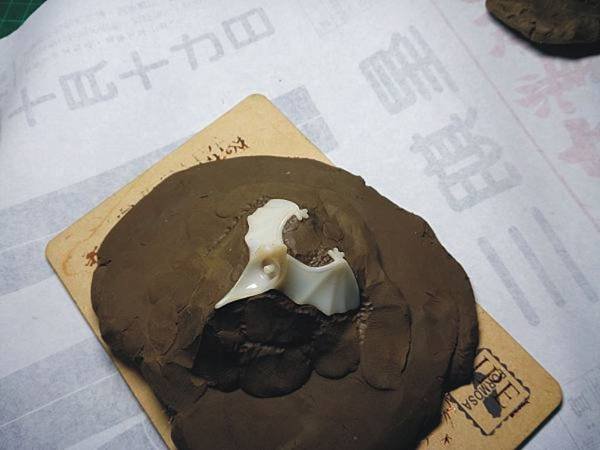

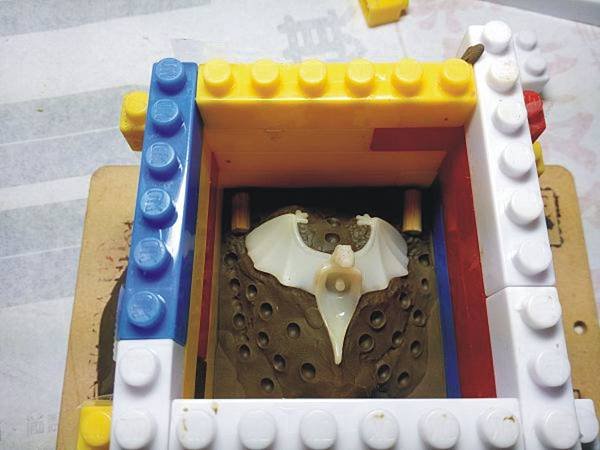

蝙蝠埋油土
做好定位圍上積木

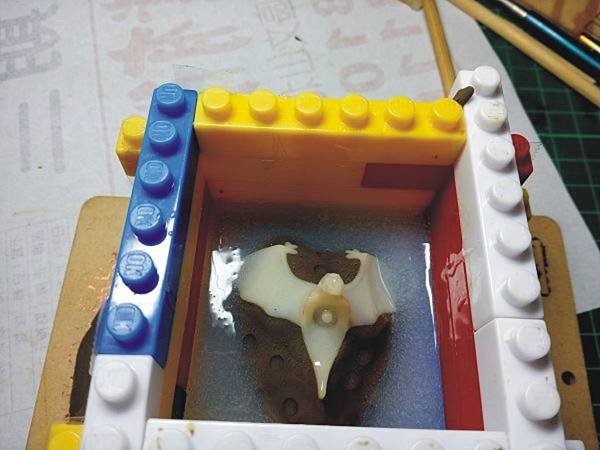

死角處先灌上矽膠以防止矽膠留不到定位

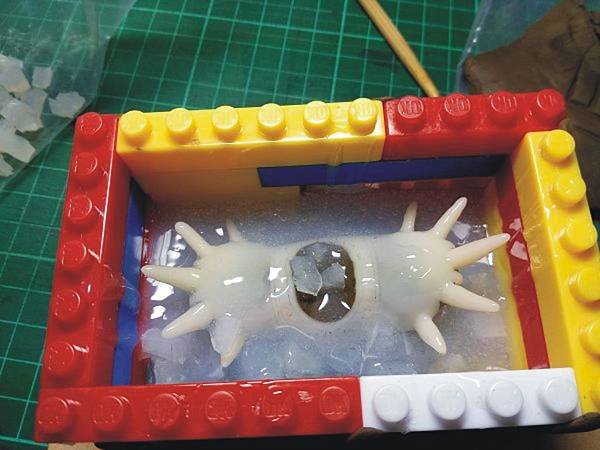

加一點固態矽膠
再注滿矽膠
硬化後去除油土整理溢出的矽膠

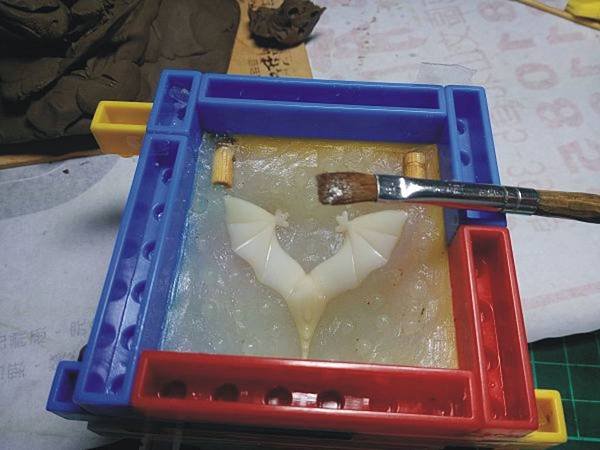

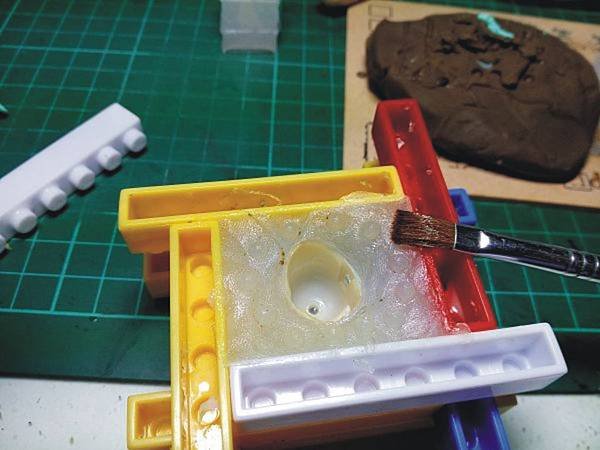

塗上凡士林
灌注矽膠再加點固態矽膠
再注滿矽膠

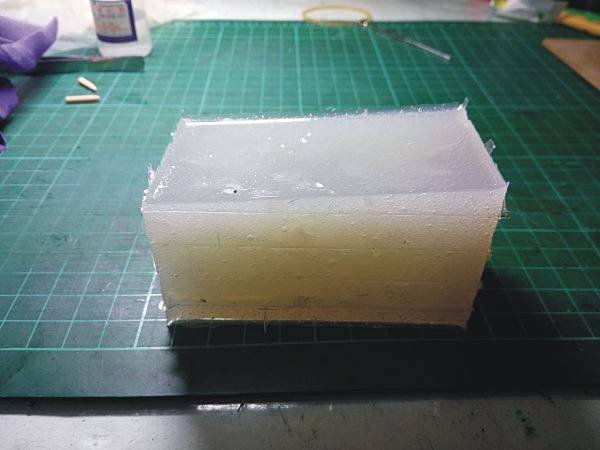

硬化後取出模具

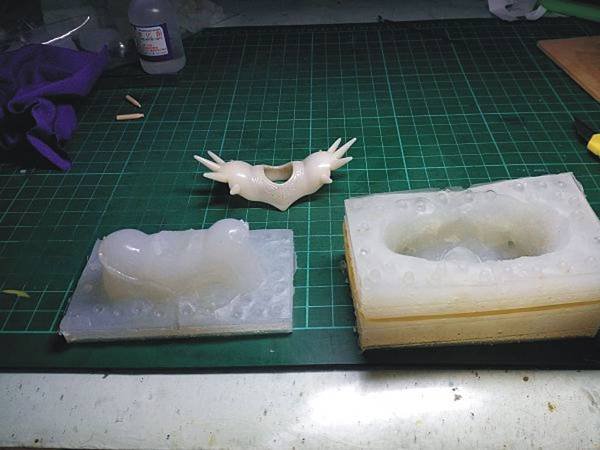

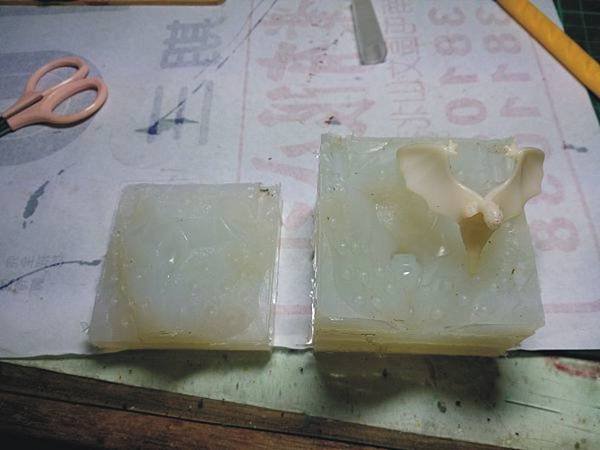

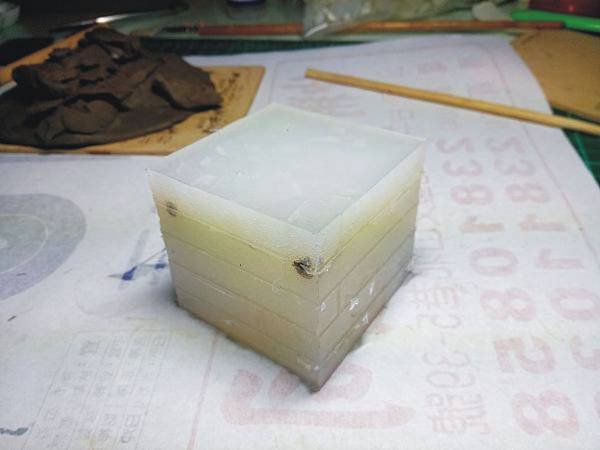

蝙蝠模具完成

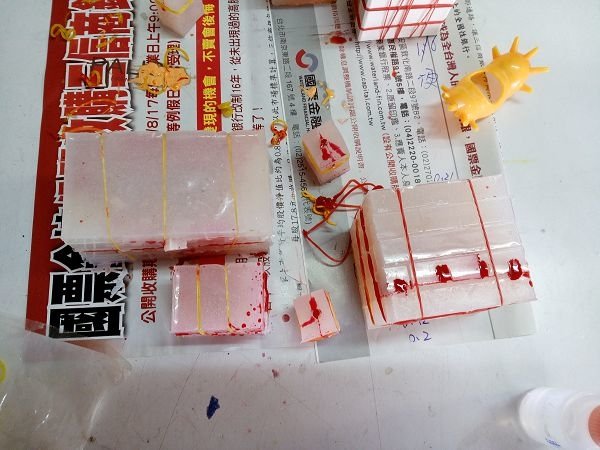

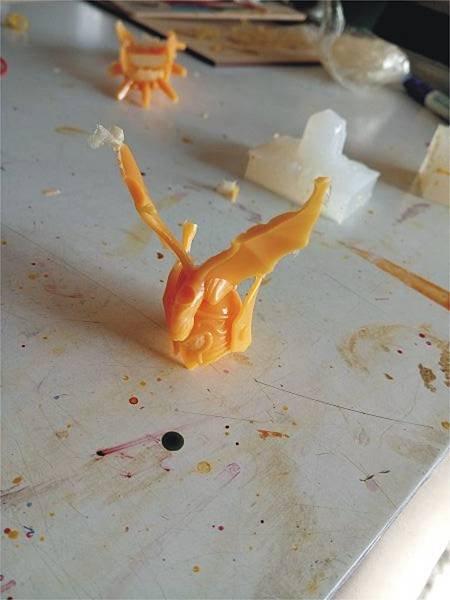

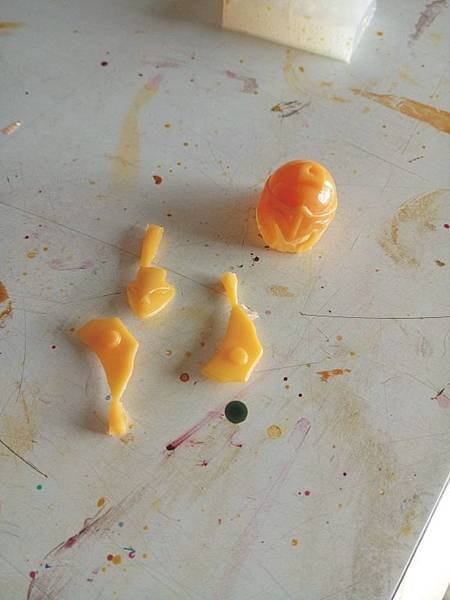

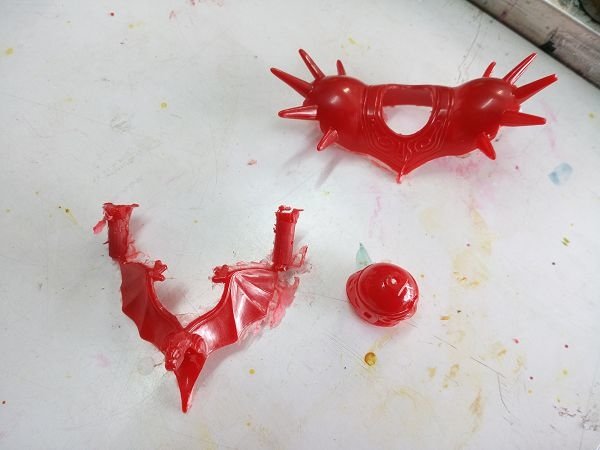

教皇所有模具第一次試模

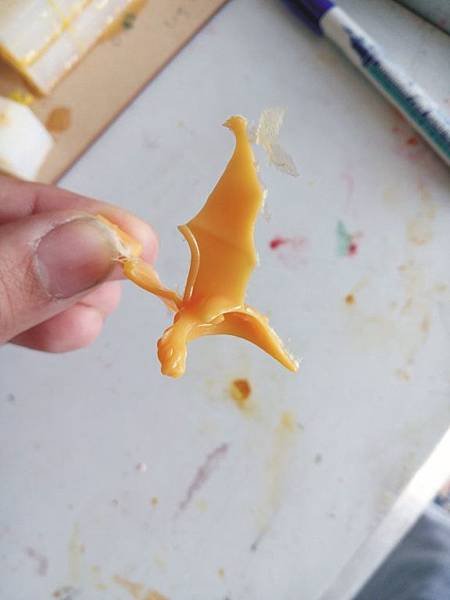

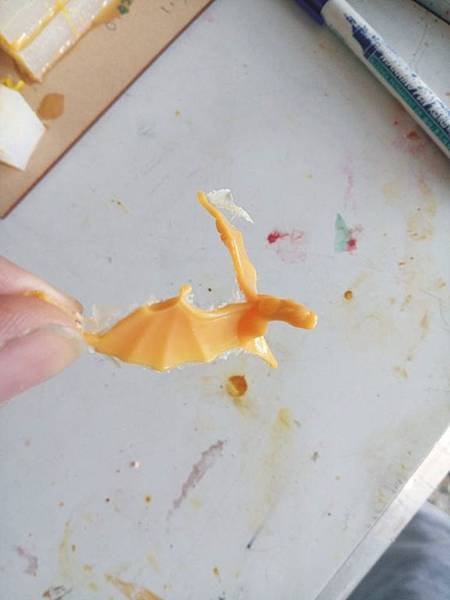

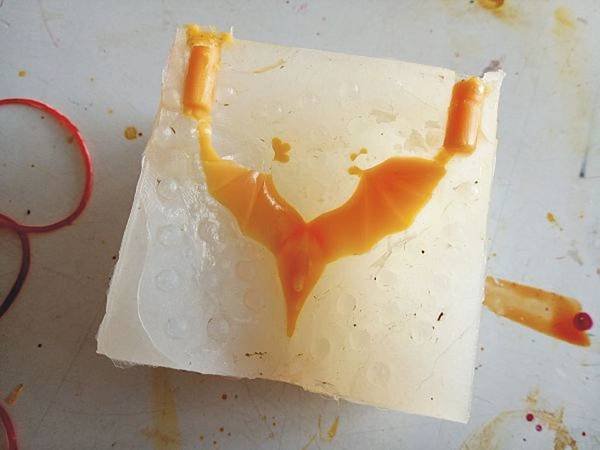

蝙蝠模具需在兩邊爪子位置各開一個氣孔
由成品可看出那邊空氣排不出去
帽子其他零件均成功可用
教皇胸甲注料孔跟氣孔要修正 要改成同一邊 (做完才發現錯誤)

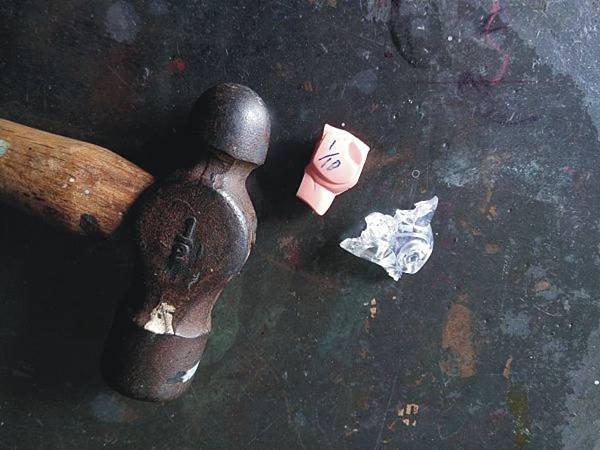

1/10軟度的試件作敲擊測試 很大力時還是會碎裂 但是其實強度還不錯 (透明為全硬質實驗對照組)
1/10為基準慢慢再調整比例直到完美黃金比例 這都需要時間測試出

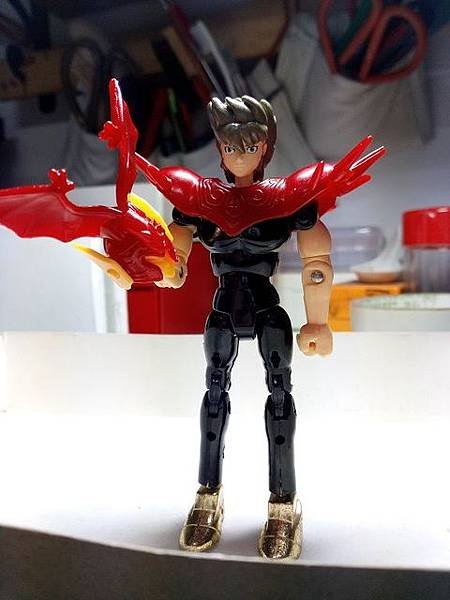

教皇帽子卡榫試組 雖然零件沒有全部完整但是先試試看複製件是否能正常組合

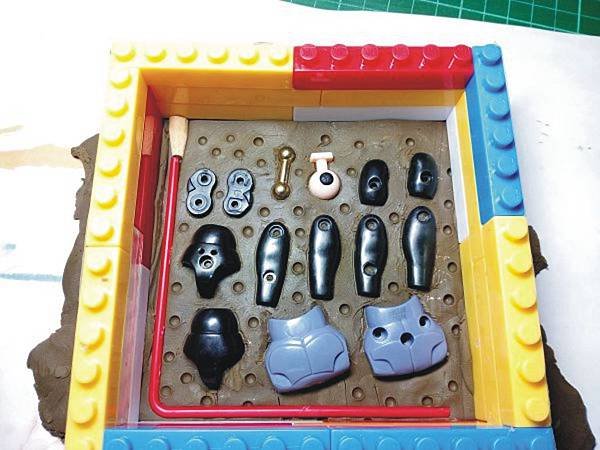

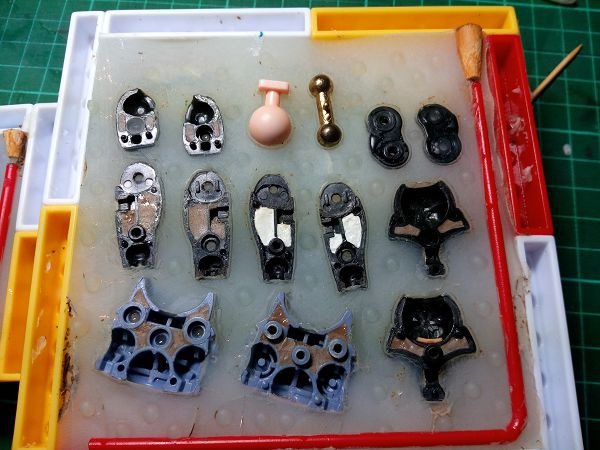

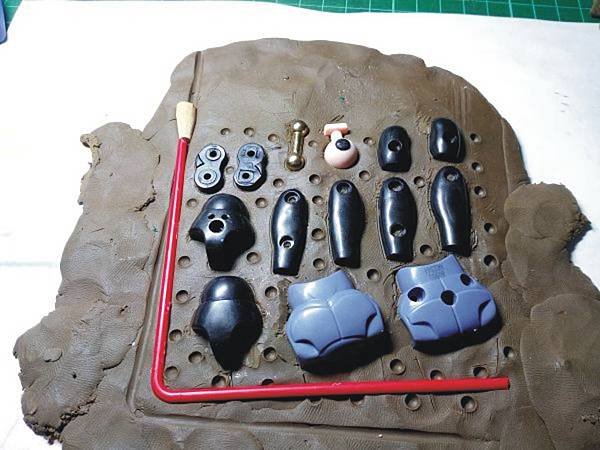

大系素體終於開始開工製作模具了 埋好油土注意物件的排氣角度有些要擺斜的
圍上積木

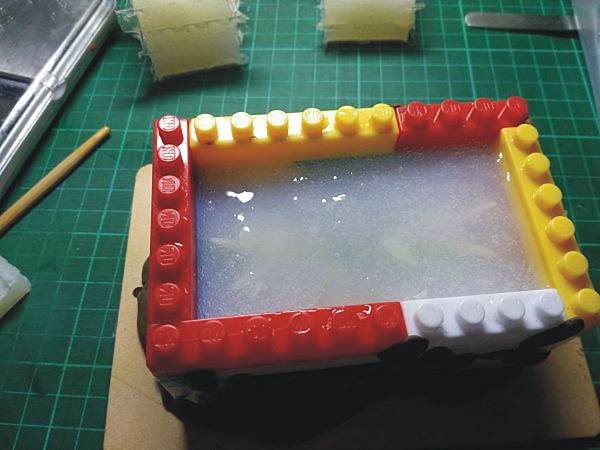

灌注矽膠
我是分好幾次慢慢灌 其實也不用

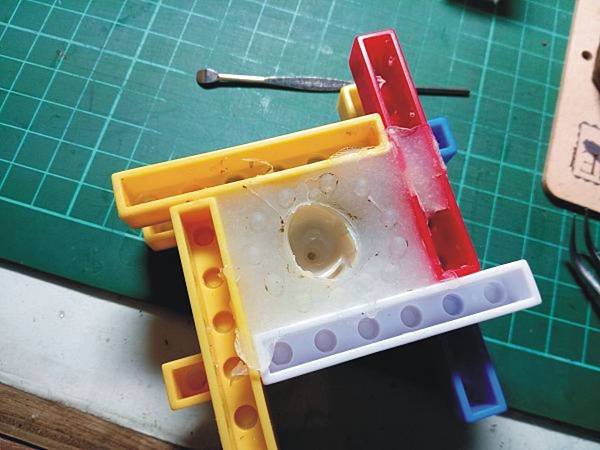

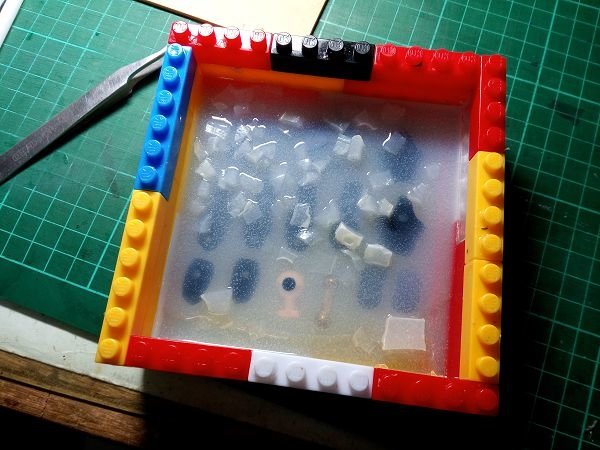

有加些固態矽膠是要故意放上方不平整要灌注石膏定位用 (節省矽膠的一種做法)
蝙蝠模具在兩邊爪子位置各開一個氣孔
